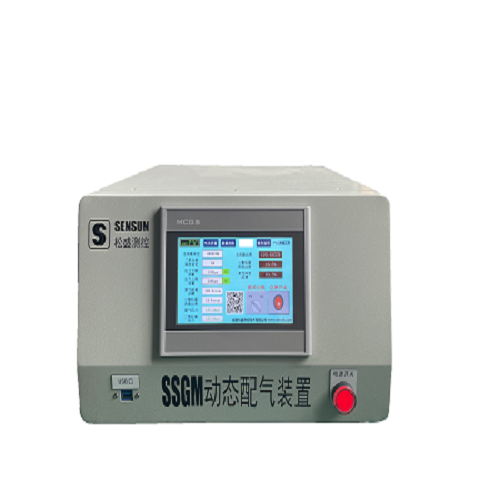

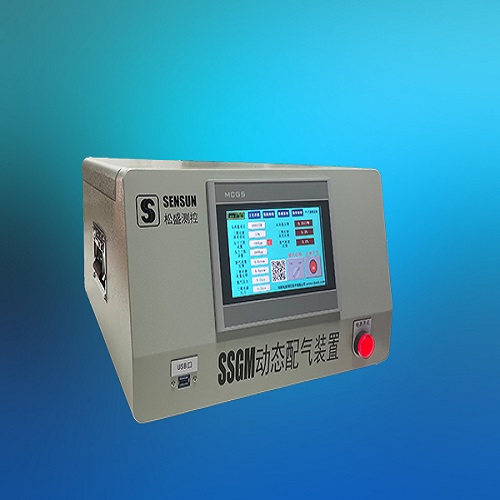

SSGM系列的氮氧传感器标定装置，主要有动态配气部分、自动工装部分、气体分析仪部分组成。动态配气部分能同时配比多种不同种类和浓度的气体，在气瓶与混合腔连接管路设置有电磁阀和流量计，能有效的控制气体的浓度和进气量。为了保证气体浓度的准确性，整套装置连接有气体分析仪，进行实时的动态数据分析。在动态配比仪与自动工装连接管路上设置有电磁阀，所有电磁阀和流量计均电连接控制模块，由控制模块控制标定测试系统管路中气体的流动以及工位自动工装中对待检测氮氧传感器检测的开始和结束。
氮氧传感器总成分为:氮氧探头、线束、控制单元。氮氧传感器(NOx)总成为一体式,任何一个分部件都不能单独更换。 氮氧传感器工作过程 氮氧传感器核心元件是多孔的ZrO2氧化锆陶瓷管,它是一种固态电解质,两侧面分别烧结上多孔铂(Pt)电极。在加热到一定温度下,由于两侧氧浓度不同,氧化锆会产生化学反应,电极两侧产生电荷移动,移动的电荷产生电流,根据产生电流的大小反映出氮氧的浓度不同,将氮氧的浓度通过CAN通讯反馈给ECU或DCU。
新能源氮氧传感器标定装的测试系统及操作方法：把气瓶、动态配气仪、工位自动工装和气体分析仪依次通过管路连接，开启各路设备，并获得检测数据，使得标定测试系统可在氮氧传感器批量生产过程中一次标定测试多个氮氧传感器产品,，提高氮氧传感器的生产出厂效率。
